纤维与纸浆分析仪器

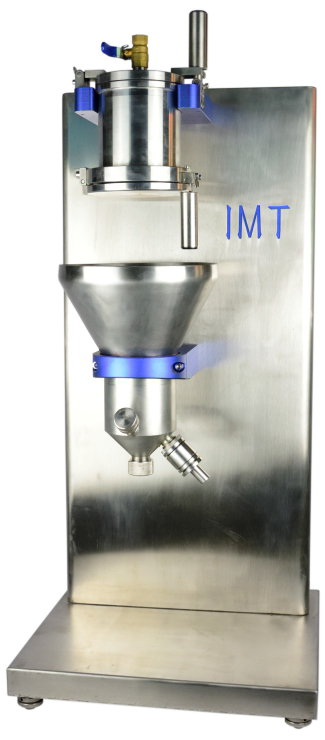

加拿大游离度仪
加拿大游离度仪Mutek DFR-05滤水度保留度游离度实验室分析仪,模拟了造纸机中纸幅成形过程中及之前的实时保留及滤水的现场条件,这就使化学品效果的系统评估成为可能,化学品是通过集成的化学品添加模块全自动添加的。
RET-20 Lab浓度传感器选件能直接测量滤液的浓度,使得不再需要再采用非常费时的手动方法决定纸浆及灰份浓度。
滤水特性是通过重复测定滤液容量来确定的。另外,the Schopper-Riegler游离度和加拿大标准游离度可以通过计算相互转换。
产品特点:

■RET-20 Lab纸浆浓度传感器 ■计量模块 ■自动分离前滤液
■为保留率及滤水度测量制造相同的剪切力环境 系统需求

产品优点:

■自动测量滤水度,游离度和保留度 ■通过全自动浓度测量节约大量时间 ■高精度
■模拟纸厂工艺环境 ■便于携带

Mutek DFR-05分析仪是与作为控制单元的PC计算机 一起使用的• PC机应安装Windows 2000或更高版本, 最低64 MB内存,Pentium II处理器及USB接口 .如果 需要,可以通过MCitek DFR-05内置的集线器板在PC 机上连接2个USB装置.测量数据可以用例如EXCEL 文件形式存储在PC上以被以后分析之用。

背景
为确保生产过程的平稳及纸的高品质,对保留率及滤水度 这两个造纸工艺重要的参数进行分析是必不可少的。
在造纸生产过程中,纤维,细小纤维及填料是呈絮凝状态的,含水纤维层的破坏有助改善纸浆的滤水特性.这些特性机理会受很多因素影响.例如淀粉,染料,荧光增白剂,湿强剂和助留剂等化学添加剂都参与与纤维的反应.另外,工艺温度,剪切力及接触时间都扮演了重要角色.所 有这些参数最终影响纸机的运行性及纸的质量。
测量原理

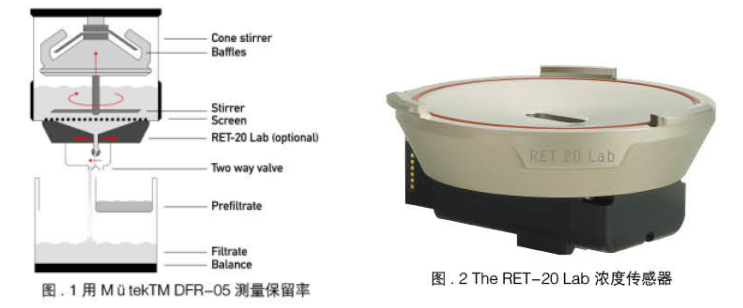

保留率
Mutek DFR-05滤水度游离度保留率分析仪中的保留率测量是按照TAPPI T261cm-94标准采用DDJ测量方法.
为防止过滤层的形成一起对浆样进行搅动.这就是保留率不是用过滤效应,而是专门用絮凝效应来进行测量的,这种实验室保留率测量结果与纸机实际保留率有着很好的相关性.脱水后,RET-20 Lab浓度选件可以自动测量滤液的浓度并用浓度测量结果计算总保留率及填料保留率.新设计的 2通道阀门先将滤液的前若干毫升排放掉以提高测量精 度及测量结果良好的重复性。
游离度仪
RET-20 Lab传感器采用BTG公司专利的峰值法技术来 测量稀浆的浓度.通过高频红外光源将光穿过滤液来进行 测量。
好处
■控制搅动的速度和时间 ■自动分离前滤液及相关阀门控制 ■高测量精度
滤水度
为测量浆的滤水特性,MGtek DFR-05分析仪采用生成 滤饼的测量方法.滤水测量的仪表设置与保留率测量的设 置基本相同.同样,浆样被送到有锥形体封闭的搅拌室.在 加入了工艺化学品及剪力环境后,分析仪会打开锥形体产 生均匀的浆样分布.滤液的数量变化通过仪器底部集成的 天平来测量.滤水曲线的结果(滤液量vs.滤水时间)反 映了整个滤水过程.
这种方法能够提供一段时间内的滤水变化,因此使得浆样 能不受任何影响的进行粘结和絮凝,确保了重现即便是很 小的影响因素所造成的影响.另外,从滤水曲线得出的滤 水度变化图使研究人员能研究滤水初期几秒钟的详细情 况.
好处
■很高的灵敏度 ■紧凑的设计 ■用PC机进行计算

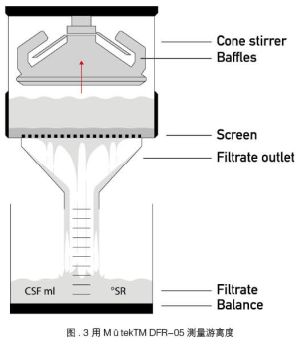

游离度
Mutek DFR-05分析仪采用一种特殊的运算方法从滤水 曲线图中计算Schopper-Riegler (SR)游离度和加拿大 标准游离度(CSF)
.因为设备的过滤网的选择标准是跟据DIN EN IS05267-
2000, DFR-05分析仪提供了与手动SR游离度测量相 同的测量结果.从SR游离度测量值又可以按照其特殊的 对应关系换算出CSF值.由于与所测试的纤维物质有关, 不同纤维如化浆TMP,回收浆等的滤水对应关系是不同的。
纸浆游离度仪好处
■同时给出以SR和CSF为单位的两种结果
■带游离度测量的滤水曲线
■全自动测量
■通过PC机对结果进行评估 化学品添加模块
■有温度补偿
■测量精度高
化学品添加模块
在化学品添加方面,BTG提供的化学品自动添加模块使 得化学品能在预先设定的时间点准确添加.这大大提高了 系统测量的精度.同时,纤维和化学品的接触时间可以非 常准确的预先设置,由于化学品添加模块中的吸液管很方 便进行加注和清洗,因此非常容易操作.
好处
■精确的化学品添加
■可以添加三种不同的化学品
■可以设置添加时段
■全自动操作
■方便拆卸
■快速清洗
技术指标
规格
宽度   200mm
深度   260mm
重量   450mm

重量
DRF -04    10.0kg
化学品添加模块  1.4kg
运输箱     7.0kg
230 VAC/115 VAC 50 Hz / 60 Hz up to 100 W
x 1 A, slow—blow

样品规范
保留率及滤水度
送到Miitek DFR-05分析仪进行处理的纸浆样品的浓度 范围应为0.2 %到2 %.用DFR-04进行分析的样品最 好是从纸机压力筛以前取样得到.必须注意的是样品不能 含有任何絮凝剂。
每次测量的样品量应为1升.由于样品的温度对于测量结 果的影响很大,因此必须保持温度恒定或将所有样品放置 直到其温度冷却到相同的温度
好处

Mutek DFR-05 根据 DIN EN ISO 5276-12000 标准 将浆料的浓度用蒸馏水稀释到 0.2% consistency using distilled water,如果不能进行温度调整,就应该使用温度补偿功能,每次测量所用的样品数量应该为1升进行游离度测量,温度被调到20°C重复性
滤液重量[g] 0.6 %
总浓度 1.5%
填料/细小纤维浓度 1.5 %
Schopper-Riegler 3.0 %
加拿大标准游离度 3.0 %
样品规格
